การวิเคราะห์ที่ครอบคลุมของกระบวนการชุบแฟลช FPC

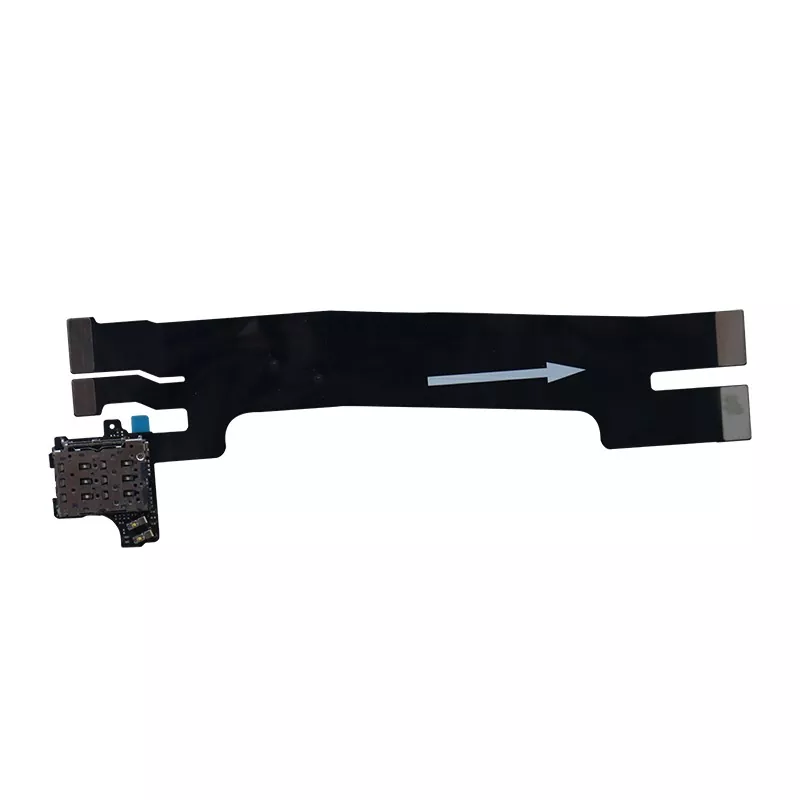

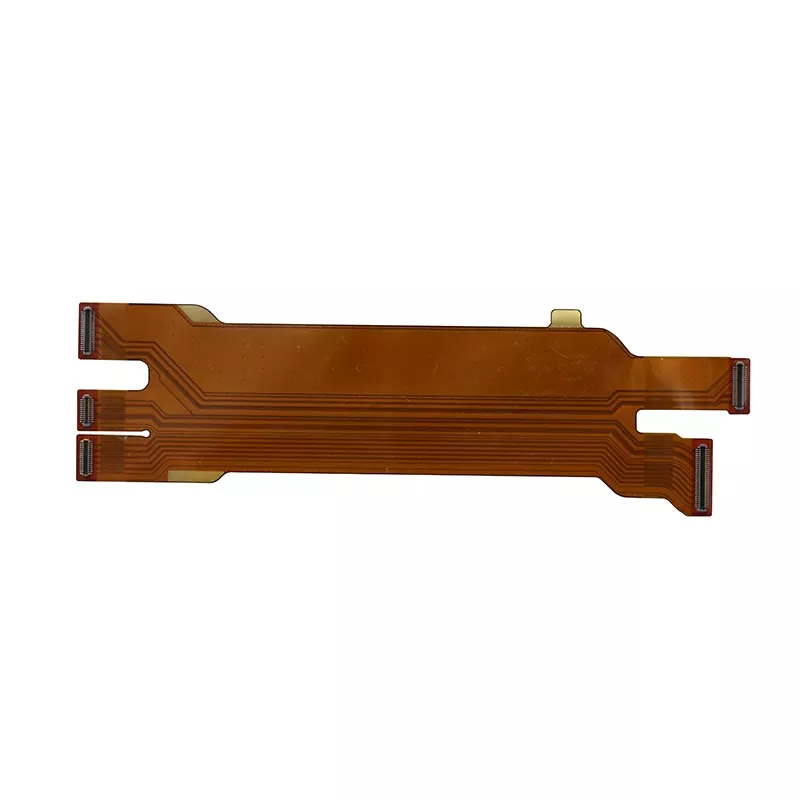

แผงวงจรพิมพ์แบบยืดหยุ่น (FPC) เป็นส่วนประกอบที่ขาดไม่ได้ในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ แพร่หลายตั้งแต่หน้าจอสมาร์ทโฟนแบบพับได้ไปจนถึงหัววัดที่มีความแม่นยำในอุปกรณ์ทางการแพทย์ การชุบแฟลชเป็นกระบวนการผลิตหลักที่ช่วยให้ FPC มีประสิทธิภาพสูงและมีความน่าเชื่อถือสูง

ภาพรวมกระบวนการ: การเดินทางที่สมบูรณ์ตั้งแต่การเจาะไปจนถึงการชุบทองแดง

กระบวนการชุบแฟลชในการผลิต FPC เป็นชุดของการดำเนินการที่แม่นยำ กระบวนการทั้งหมดเริ่มต้นด้วยการเจาะ สร้างเส้นทางสำหรับการเชื่อมต่อวงจรบนพื้นผิวที่ยืดหยุ่น ถัดมาคือกระบวนการชุบทองแดง โดยชั้นทองแดงบางๆ จะสะสมทางเคมีบนผนังรู เพื่อสร้างรากฐานที่เป็นสื่อกระแสไฟฟ้าสำหรับการชุบด้วยไฟฟ้าในภายหลัง

แกนหลักของกระบวนการชุบแบบแฟลชอยู่ที่คำว่า "แฟลช" ซึ่งต้องใช้ชั้นการชุบแบบวิกฤตให้แล้วเสร็จภายในเวลาเพียง 3 นาที ชั้นทองแดงที่บางและสม่ำเสมอนี้เป็นรากฐานสำหรับการประมวลผลในภายหลัง หลังจากนั้น ขั้นตอนการเคลือบฟิล์มแห้งจะเริ่มต้นขึ้น โดยคลุมพื้นผิวกระดานด้วยฟิล์มไวแสงเพื่อเตรียมการก่อตัวของรูปแบบวงจร

ขั้นตอนการเปิดรับแสงและการพัฒนาจะกำหนดรูปร่างที่แม่นยำของวงจร ด้วยการบำบัดด้วยแสงและเคมี ฟิล์มแห้งที่ไม่ต้องการจะถูกเอาออก เผยให้เห็นบริเวณที่ต้องการการชุบทองแดงขั้นที่สอง การชุบทองแดงขั้นที่สองขั้นสุดท้ายจะทำให้วงจรหนาขึ้นจนถึงความหนาตามการใช้งานที่ต้องการ ช่วยให้มั่นใจได้ถึงการส่งกระแสไฟฟ้าที่เสถียรและเชื่อถือได้

แต่ละขั้นตอนเปรียบเสมือนการเต้นรำที่ออกแบบท่าเต้นอย่างพิถีพิถัน แม้แต่การเบี่ยงเบนเล็กน้อยก็สามารถนำไปสู่ข้อบกพร่องในการทำงานในแผงวงจรทั้งหมดได้ ข้อกำหนดด้านความแม่นยำนี้คือสาเหตุที่การผลิต FPC เป็นที่รู้จักในนาม "ศิลปะแห่งความแม่นยำของอุตสาหกรรมอิเล็กทรอนิกส์"

เทคโนโลยีหลัก: การจัดการพื้นที่ดัดงอเป็นพิเศษ

ในการผลิต FPC การจัดการพื้นที่ดัดงอถือเป็นหนึ่งในแง่มุมที่ท้าทายที่สุด เพื่อให้มั่นใจในความน่าเชื่อถือของแผงวงจรในระหว่างการดัดซ้ำ ไม่อนุญาตให้มีการชุบทองแดงในบริเวณที่ดัดงอ นี่เป็นหนึ่งในความแตกต่างพื้นฐานระหว่างการผลิต FPC และการผลิต PCB แบบเข้มงวด

พื้นที่ดัดงอคือ "ข้อต่อ" ของ FPC หากบริเวณนี้ชุบทองแดงด้วย ความหนาของฟอยล์ทองแดงที่เพิ่มขึ้นจะลดความยืดหยุ่นของวัสดุ เมื่อเวลาผ่านไป การดัดงอซ้ำๆ จะทำให้เกิดการแตกร้าวของชั้นทองแดงซึ่งส่งผลกระทบอย่างรุนแรงต่ออายุการใช้งานของผลิตภัณฑ์

ในการผลิตจริง พื้นที่โค้งงอที่ไม่มีการชุบจะมีขนาดใหญ่กว่าช่องเปิดที่มีกาวบริสุทธิ์เล็กน้อย เพื่อป้องกันไม่ให้น้ำยาชุบทองแดงเจาะเข้าไปในบริเวณโค้งงอ การออกแบบ "พื้นที่สงวน" นี้ช่วยให้มั่นใจได้ว่าการทำงานของวงจรจะไม่ได้รับผลกระทบ ในขณะเดียวกันก็เพิ่มการป้องกันความยืดหยุ่นของบริเวณโค้งงอได้สูงสุด

การรักษาข้อต่อก็มีความสำคัญไม่แพ้กัน ข้อกำหนดด้านการผลิตกำหนดไว้อย่างชัดเจนว่าข้อต่อต้องไม่อยู่ในพื้นที่แยกส่วนและต้องใช้การออกแบบที่เป็นคลื่น การออกแบบนี้ช่วยกระจายความเครียดได้อย่างมีประสิทธิภาพ ป้องกันการแตกหักของข้อต่อที่เกิดจากความเครียด

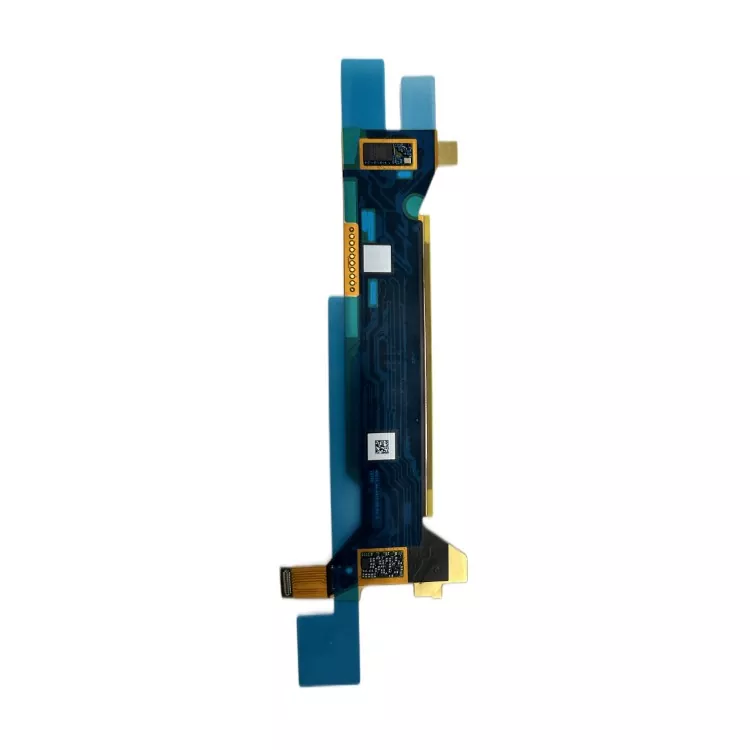

ลองนึกภาพหน้าจอแบบพับได้ของสมาร์ทโฟนที่ต้องโค้งงอหลายสิบหรือหลายร้อยครั้งต่อวัน การดำเนินการตามรายละเอียดกระบวนการเหล่านี้สมบูรณ์แบบ ช่วยให้มั่นใจได้ว่าอุปกรณ์จะไม่ทำงานล้มเหลวเนื่องจาก FPC ทำงานผิดปกติในระหว่างการใช้งานในระยะยาว

การควบคุมที่แม่นยำ: ข้อกำหนดสองประการของเวลาและพื้นที่ คำว่า "แฟลช" ในชื่อของกระบวนการชุบแฟลชสะท้อนถึงข้อกำหนดด้านความเร็วของขั้นตอนนี้ มาตรฐานอุตสาหกรรมกำหนดไว้ชัดเจนว่าการชุบแฟลชจะต้องเสร็จสิ้นภายใน 3 นาที นี่ไม่ใช่การตั้งเวลาโดยพลการ แต่เป็นวิธีแก้ปัญหาที่ดีที่สุดที่ได้มาจากการทดลองอย่างกว้างขวางและประสบการณ์การผลิตจริง

ระยะเวลาที่สั้นเกินไปส่งผลให้มีการสะสมของทองแดงไม่เพียงพอ ทำให้ไม่สามารถเตรียมฐานนำไฟฟ้าได้เพียงพอสำหรับกระบวนการต่อไป ใช้เวลานานเกินไปอาจทำให้ชั้นทองแดงไม่เรียบ ส่งผลให้เม็ดหยาบ และมีการยึดเกาะไม่เพียงพอ กรอบเวลา 3 นาทีทำให้เกิดความสมดุลที่สมบูรณ์แบบระหว่างประสิทธิภาพและคุณภาพ

ขั้นตอนการชุบทองแดงรองมีจุดเน้นที่แตกต่างกัน ในที่นี้ต้องระบุพื้นที่การชุบทองแดงอย่างแม่นยำ ข้อกำหนดนี้ดูเรียบง่าย แต่จริงๆ แล้วเกี่ยวข้องกับหลายแง่มุม เช่น การควบคุมคุณภาพผลิตภัณฑ์ การจัดการต้นทุน และการตรวจสอบย้อนกลับ

พื้นที่การชุบทองแดงส่งผลโดยตรงต่อความต้านทานและความสามารถในการรับกระแสของผลิตภัณฑ์ขั้นสุดท้าย การควบคุมพื้นที่ที่แม่นยำหมายถึงการควบคุมประสิทธิภาพของวงจรอย่างแม่นยำ ซึ่งเป็นหนึ่งในความแตกต่างที่สำคัญระหว่าง FPC ระดับไฮเอนด์และผลิตภัณฑ์ทั่วไป

จากมุมมองของต้นทุน ทองแดงเป็นหนึ่งในต้นทุนวัสดุหลักในการผลิต FPC การควบคุมพื้นที่ชุบทองแดงอย่างแม่นยำสามารถหลีกเลี่ยงการสิ้นเปลืองวัสดุโดยไม่จำเป็น ซึ่งช่วยประหยัดต้นทุนได้อย่างมากในการผลิตจำนวนมาก ที่สำคัญกว่านั้น ข้อมูลพื้นที่เป็นพื้นฐานสำหรับการติดตามคุณภาพ เมื่อปัญหาของผลิตภัณฑ์เกิดขึ้น สามารถตรวจสอบย้อนกลับไปยังพารามิเตอร์กระบวนการเฉพาะได้อย่างรวดเร็ว

การประกันคุณภาพ: การควบคุมหลายชั้นช่วยให้มั่นใจได้ว่าไม่มีข้อบกพร่อง

ความน่าเชื่อถือของ FPC เริ่มต้นที่ทุกรายละเอียดของการออกแบบกระบวนการ นอกเหนือจากการดูแลเป็นพิเศษในพื้นที่โค้งงอและข้อต่อแล้ว ยังมีการใช้มาตรการควบคุมคุณภาพหลายชั้นตลอดกระบวนการทั้งหมด

ในขั้นตอนการเคลือบฟิล์มแห้งหลังการชุบแฟลช ความสม่ำเสมอของความหนาของฟิล์มจะส่งผลโดยตรงต่อการสัมผัสและผลกระทบจากการพัฒนา สายการผลิตสมัยใหม่มักติดตั้งระบบตรวจสอบออนไลน์เพื่อวัดความหนาของฟิล์มแบบเรียลไทม์ และปรับพารามิเตอร์กระบวนการโดยอัตโนมัติเพื่อให้มั่นใจถึงความสม่ำเสมอ

ความแม่นยำของระยะการเปิดรับแสงจะกำหนดความชัดเจนของรูปแบบวงจร เครื่องฉายภาพขั้นสูงใช้เทคโนโลยีสร้างภาพด้วยเลเซอร์โดยตรง ช่วยให้สามารถผลิตเส้นความกว้างและระยะห่างที่เล็กกว่า 10 ไมโครเมตร ตรงตามข้อกำหนดการออกแบบของ FPC ความหนาแน่นสูงในปัจจุบัน

การควบคุมคุณภาพในขั้นตอนการชุบทองแดงขั้นที่สองถือเป็นสิ่งสำคัญอย่างยิ่ง นอกจากการควบคุมพื้นที่แล้ว ความหนาของชั้นทองแดง ความสม่ำเสมอ และโครงสร้างผลึกยังต้องมีการตรวจสอบอย่างเข้มงวดอีกด้วย โดยทั่วไปแล้ว สายการชุบด้วยไฟฟ้าสมัยใหม่จะมีเกจวัดความหนาเอ็กซ์เรย์และเครื่องวิเคราะห์เคมีไฟฟ้าเพื่อตรวจสอบคุณภาพการชุบแบบเรียลไทม์

มาตรการควบคุมคุณภาพแบบหลายชั้นเหล่านี้ช่วยให้มั่นใจได้ว่าผลิตภัณฑ์ขั้นสุดท้ายตรงตามข้อกำหนดที่เข้มงวดในสาขาต่างๆ ตั้งแต่อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคไปจนถึงอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์และอุปกรณ์ทางการแพทย์ ในการใช้งานด้านยานยนต์ FPC อาจต้องทนต่อการเปลี่ยนแปลงของอุณหภูมิตั้งแต่ -40°C ถึง 125°C; ในอุปกรณ์ทางการแพทย์ จะต้องรับประกันความเสถียรในระยะยาวและความเข้ากันได้ทางชีวภาพ

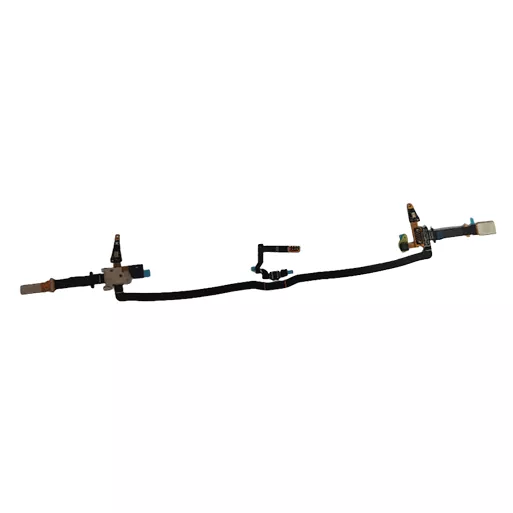

กระบวนการชุบแฟลชนั้นเหมือนกับศิลปะของการ "วาด" วงจรบนพื้นผิวที่ยืดหยุ่น แต่ละขั้นตอนแสดงถึงการแสวงหาความสมดุลระหว่างความแม่นยำและความยืดหยุ่นของวิศวกร ด้วยการเพิ่มขึ้นของอุปกรณ์สวมใส่ จอแสดงผลที่ยืดหยุ่น และอุปกรณ์ไมโครทางการแพทย์ กระบวนการผลิต FPC จะยังคงพัฒนาไปสู่ความแม่นยำ ความยืดหยุ่น และความน่าเชื่อถือที่มากขึ้น กลายเป็นลิงก์ที่มองไม่เห็นซึ่งเชื่อมต่อกับโลกอิเล็กทรอนิกส์ในอนาคต
