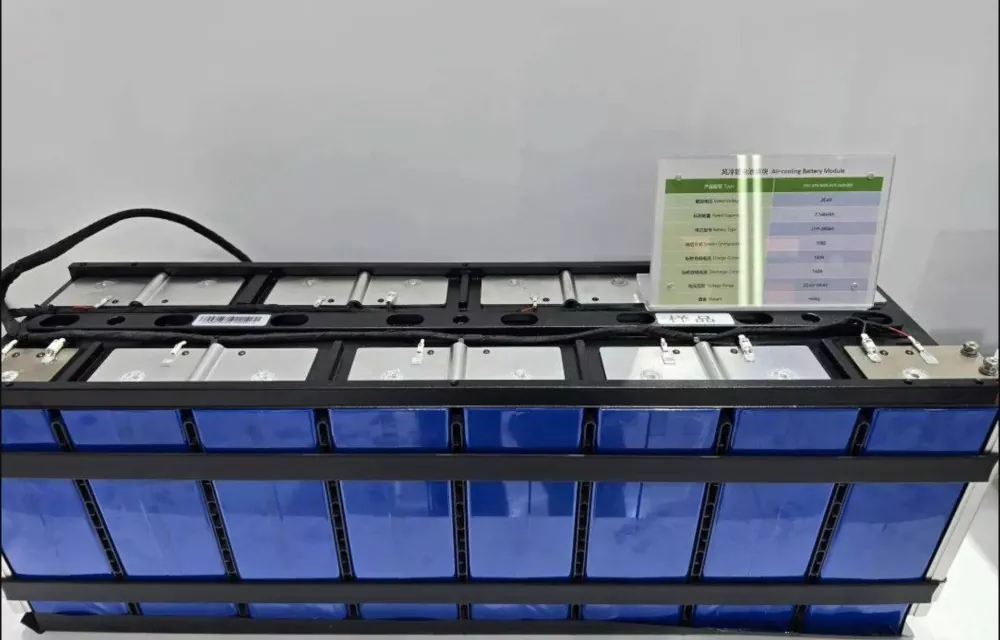

สายเคเบิล CCS สำหรับชุดแบตเตอรี่เก็บพลังงาน

สายเคเบิล CCS สำหรับชุดแบตเตอรี่เก็บพลังงานคือการเชื่อมต่อแบตเตอรี่และส่วนประกอบการจัดการที่รวมชุดสายไฟแบบดั้งเดิม (สายไฟ ขั้วต่อ ขั้วต่อ) เข้ากับบัสบาร์ ชิ้นส่วนโครงสร้างพลาสติก เซ็นเซอร์อุณหภูมิ และองค์ประกอบอื่นๆ ไว้ในหน่วยเดียว ต่างจาก CCS ที่ใช้วงจรพิมพ์แบบยืดหยุ่น (FPC) โดยยังคงรักษาโครงสร้างชุดสายไฟแบบคลาสสิก และอัปเกรดชุดสายรัดการตรวจจับที่กระจัดกระจายและไม่เป็นระเบียบก่อนหน้านี้อย่างเป็นระบบผ่านการออกแบบแบบโมดูลาร์และแบบรวม ในฐานะ "โครงข่ายประสาทเทียมที่มีโครงสร้าง" ของระบบจัดการแบตเตอรี่ (BMS) จึงมีหน้าที่รวบรวมสัญญาณแรงดันไฟฟ้าและอุณหภูมิจากเซลล์แต่ละเซลล์ได้อย่างน่าเชื่อถือ โดยทำหน้าที่เป็นโมดูลพื้นฐานที่สำคัญสำหรับการตรวจสอบความปลอดภัยของแบตเตอรี่ การประเมินสถานะ และการเพิ่มประสิทธิภาพในระบบจัดเก็บพลังงานแบบอยู่กับที่

โครงสร้างหลักและคุณสมบัติ

1. การออกแบบแบบบูรณาการแบบโมดูลาร์:

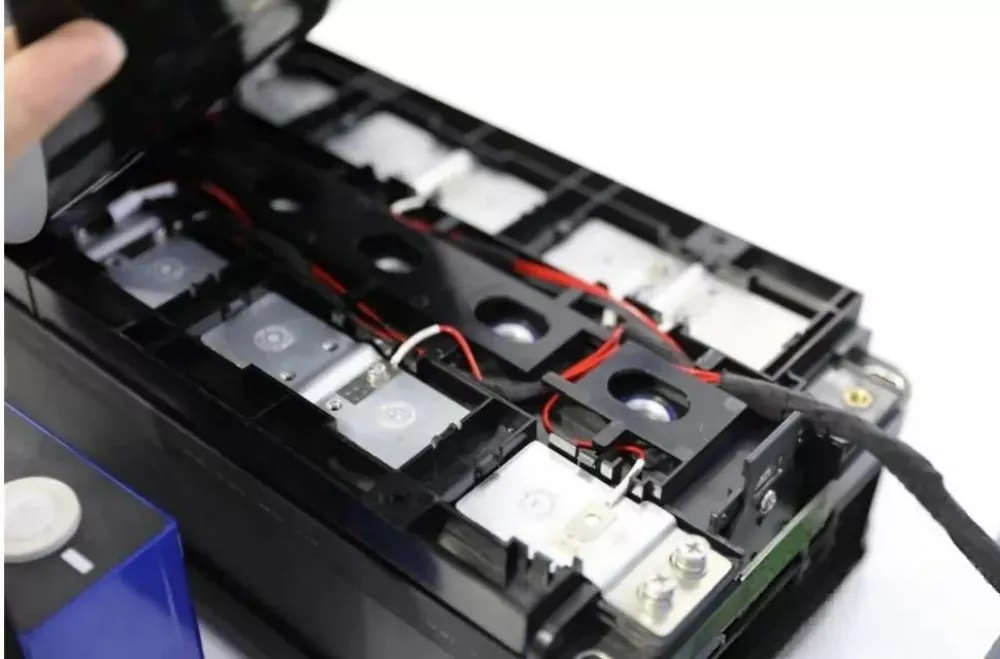

สายเคเบิลสุ่มตัวอย่างแรงดันไฟฟ้าอิสระและสายเซ็นเซอร์อุณหภูมิที่กระจัดกระจายถูกรวมเข้ากับชุดสายรัดที่เป็นระเบียบผ่านตัวเชื่อมต่อและขั้วต่อ สิ่งเหล่านี้ประกอบไว้ล่วงหน้าด้วยบัสบาร์ทองแดง/อลูมิเนียม (ซึ่งมีการเชื่อมต่อชุดเซลล์/ขนาน) และฉากยึดพลาสติกที่เป็นฉนวน (แผ่นแยก) เพื่อสร้างโมดูลที่สมบูรณ์ การออกแบบนี้เปลี่ยนรูปแบบการประกอบแบบดั้งเดิมโดยพื้นฐาน "การวางสายไฟที่กระจัดกระจายก่อน จากนั้นจึงต่อขั้วต่อ" เพื่อสร้างหน่วยการทำงานที่ได้มาตรฐานซึ่งปรับแต่งสำหรับการติดตั้งที่เก็บพลังงานขนาดใหญ่

2. สถาปัตยกรรมการเชื่อมต่อที่เสถียรและเชื่อถือได้:

การเชื่อมต่อระหว่างบัสบาร์และเทอร์มินัลเซลล์มักใช้กระบวนการที่มีความน่าเชื่อถือสูง เช่น การเชื่อมด้วยเลเซอร์

การเชื่อมต่อทางไฟฟ้าระหว่างชุดสายเคเบิลและจุดตรวจจับบนบัสบาร์ทำได้ผ่านการย้ำ การเชื่อม หรือการรวมภายในตัวเชื่อมต่อ เพื่อให้มั่นใจในโครงสร้างที่แข็งแกร่ง และหลีกเลี่ยงความเสี่ยงที่สายไฟแต่ละเส้นจะหลวม

3. การปรับตัวให้เข้ากับระบบอัตโนมัติ:

ในขณะที่สายเคเบิลแบบกระจัดกระจายแบบดั้งเดิมอาศัยการประกอบแบบแมนนวล เมื่อรวมเข้ากับโมดูล CCS แล้ว รูปร่างปกติและอินเทอร์เฟซที่กำหนดของสายเคเบิลนั้นช่วยให้สามารถปรับให้เข้ากับกระบวนการประกอบแบบอัตโนมัติในระดับที่สูงขึ้น เช่น การวางตำแหน่งและการติดตั้งหุ่นยนต์ ซึ่งเป็นสิ่งสำคัญสำหรับการผลิตกักเก็บพลังงานปริมาณมาก

4. ความยืดหยุ่นในเส้นทางทางเทคนิค:

Cable CCS เป็นสาขาสำคัญในการพัฒนาเทคโนโลยี CCS ตามข้อกำหนดการออกแบบ ยังสามารถใช้ร่วมกับเส้นทางทางเทคนิคอื่นๆ เช่น FPC หรือ PCBA (Printed Circuit Board Assembly) เพื่อสร้างโซลูชันบูรณาการแบบไฮบริด เช่น "สายเคเบิล + แผ่นแยก" หรือ "FPC + การขึ้นรูป/สายเคเบิลสุญญากาศ" ซึ่งตอบสนองความต้องการด้านต้นทุน ประสิทธิภาพ และเชิงพื้นที่ที่หลากหลายสำหรับการใช้งานการจัดเก็บพลังงานที่แตกต่างกัน

ข้อดี

1. ประสิทธิภาพการผลิตและการประกอบสูง: การรวมจุดประกอบที่กระจัดกระจายหลายสิบหรือหลายร้อยจุดในการติดตั้งส่วนประกอบโมดูลาร์เพียงไม่กี่ชิ้น ช่วยลดความยุ่งยากในกระบวนการผลิตสำหรับชุดแบตเตอรี่จัดเก็บพลังงานขนาดใหญ่ได้อย่างมาก

2. ความน่าเชื่อถือในการเชื่อมต่อและคุณภาพที่สม่ำเสมอ: การเชื่อมแกนและการเชื่อมต่อภายในโมดูลจะเสร็จสิ้นก่อนการประกอบขั้นสุดท้าย ช่วยลดการทำงานที่ซับซ้อนภายในชุดแบตเตอรี่ และลดอัตราการทำงานซ้ำของแพ็คโดยรวมที่เกิดจากการเชื่อมหรือการประกอบในสถานที่ไม่ดี การผลิตที่ได้มาตรฐานช่วยให้มั่นใจได้ถึงความสอดคล้องของผลิตภัณฑ์ในการใช้งานในปริมาณมาก

3. โครงสร้างที่เป็นระเบียบและการเพิ่มประสิทธิภาพพื้นที่: การออกแบบแบบบูรณาการช่วยแก้ปัญหาต่างๆ เช่น การกำหนดเส้นทางที่ยุ่งเหยิงของสายรัดแบบดั้งเดิม และการรบกวน/การสึกหรอที่อาจเกิดขึ้นกับส่วนประกอบอื่นๆ สายเคเบิลได้รับการยึดอย่างแน่นหนาภายในฉากยึดพลาสติก ทำให้เค้าโครงชัดเจนขึ้น และปรับปรุงการใช้พื้นที่บรรจุภายในและความสะดวกในการบำรุงรักษา ซึ่งเป็นสิ่งสำคัญสำหรับระบบจัดเก็บพลังงานขนาดใหญ่ที่ต้องมีการบำรุงรักษาเป็นระยะ

4. ต้นทุนและการครบกำหนดของห่วงโซ่อุปทาน: จากกระบวนการชุดสายไฟของยานยนต์และอุตสาหกรรมที่เป็นที่ยอมรับ ห่วงโซ่อุปทานมีความสมบูรณ์ และต้นทุนวัตถุดิบค่อนข้างโปร่งใส สำหรับโครงการกักเก็บพลังงานที่ให้ความสำคัญกับความสามารถทางการเงินและเทคโนโลยีที่ได้รับการพิสูจน์แล้ว นี่ถือเป็นทางเลือกที่แข็งแกร่งและมีความเสี่ยงต่ำเมื่อเปรียบเทียบกับแนวทางที่ใช้ FPC รุ่นใหม่

5. การป้องกันและความปลอดภัยที่เพิ่มขึ้น: ชิ้นส่วนโครงสร้างพลาสติกแบบโมดูลาร์ให้การป้องกันฉนวนแบบครบวงจรและการยึดเชิงกลสำหรับสายเคเบิลและจุดเชื่อมต่อ ปรับปรุงความต้านทานการสั่นสะเทือนและแรงกระแทก และอำนวยความสะดวกในการปฏิบัติตามข้อกำหนดด้านความปลอดภัยที่เข้มงวด เช่น การหน่วงไฟ (UL94 V-0) และการแยกไฟฟ้าแรงสูง

การใช้งาน

ผลิตภัณฑ์นี้แสดงถึงเส้นทางการอัพเกรดที่ได้รับการพิสูจน์แล้วและเชื่อถือได้ ตั้งแต่การเดินสายแบบกระจายแบบดั้งเดิมไปจนถึงโซลูชันแบบรวมภายในชุดแบตเตอรี่เก็บพลังงาน ซึ่งใช้งานเป็นหลักใน:

1. ระบบจัดเก็บพลังงานระดับยูทิลิตี้: สำหรับการติดตั้งแบตเตอรี่ขนาดใหญ่ที่ต้องการการเชื่อมต่อที่แข็งแกร่งและให้บริการได้พร้อมความน่าเชื่อถือในระยะยาวที่ได้รับการพิสูจน์แล้ว

2. การจัดเก็บพลังงานเชิงพาณิชย์และอุตสาหกรรม (C&I): ให้ความสำคัญกับความคุ้มค่าและความง่ายในการบำรุงรักษาควบคู่ไปกับประสิทธิภาพที่เชื่อถือได้

3. ตู้เก็บพลังงานที่อยู่อาศัย: การใช้งานที่ได้ประโยชน์จากการติดตั้งที่ง่ายขึ้นและการเชื่อมต่อที่สามารถให้บริการภาคสนามได้

ภารกิจของเรา

เราเข้าใจอย่างลึกซึ้งถึงความท้าทายด้านความสมดุลระหว่างประสิทธิภาพ ความน่าเชื่อถือ และต้นทุนในอุตสาหกรรมการจัดเก็บพลังงาน โซลูชัน Cable CCS ของเราสร้างขึ้นจากเทคโนโลยีชุดสายไฟทางอุตสาหกรรมที่สมบูรณ์ และปรับปรุงผ่านการบูรณาการแบบโมดูลาร์ นำเสนอเส้นทางผลิตภัณฑ์ที่แข็งแกร่งและผ่านการพิสูจน์แล้วสำหรับการใช้งานกักเก็บพลังงาน เราไม่เพียงแต่จัดหาโมดูลคุณภาพสูงที่เป็นไปตามมาตรฐานอุตสาหกรรมที่เกี่ยวข้องเท่านั้น แต่ยังมีความสามารถในการบริการเชิงลึกที่ครอบคลุมการออกแบบโครงสร้าง วิศวกรรมชุดสายไฟ การรวมการประกอบอัตโนมัติ และการทดสอบและการตรวจสอบที่ครอบคลุม เรามุ่งมั่นที่จะช่วยเหลือลูกค้าในการเปลี่ยนแปลงกระบวนการประกอบสายเคเบิลที่ซับซ้อนและใช้แรงงานเข้มข้นให้เป็นการติดตั้งแบบโมดูลาร์ที่มีประสิทธิภาพและเชื่อถือได้ ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตและความน่าเชื่อถือของระบบในระยะยาวได้อย่างมาก ด้วยประสบการณ์เชิงลึกของเราในการใช้งานการจัดเก็บพลังงานในยานยนต์และแบบอยู่กับที่ เราเป็นพันธมิตรที่เชื่อถือได้ของคุณสำหรับการออกแบบและการผลิตชุดแบตเตอรี่ ไม่ว่าจะเป็นสำหรับโครงการนำร่องหรือการใช้งานในระดับกิกะวัตต์

คำถามที่พบบ่อย

1. ข้อดีของโซลูชัน Chengshi Cable CCS คืออะไร

Chengshi Cable CCS นำเสนอการออกแบบโมดูลาร์ที่ยืดหยุ่น ค่าการนำไฟฟ้าสูง ฉนวนที่เชื่อถือได้ และการผลิตที่คุ้มค่า ทำให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงและติดตั้งง่ายสำหรับการใช้งาน ESS

2. คุณสามารถจัดหาโซลูชัน Cable CCS แบบกำหนดเองได้หรือไม่

ใช่ ในฐานะผู้ผลิตและซัพพลายเออร์ในจีน Chengshi นำเสนอการออกแบบ CCS เคเบิลที่ปรับแต่งได้อย่างสมบูรณ์โดยอิงตามแรงดันไฟฟ้า กระแสไฟฟ้า เค้าโครง และข้อกำหนดของโครงการ

3. วัสดุใดบ้างที่ใช้ในระบบ Cable CCS ของคุณ?

เราใช้ตัวนำทองแดงหรืออะลูมิเนียมคุณภาพสูง วัสดุฉนวนที่มีความแม่นยำ และการเคลือบที่ทนทาน เพื่อให้มั่นใจในความปลอดภัย การนำไฟฟ้า และอายุการใช้งานที่ยาวนาน

4. การใช้งานใดที่เหมาะกับ Cable CCS?

โซลูชัน Cable CCS ของเรามีการใช้กันอย่างแพร่หลายในระบบกักเก็บพลังงาน (ESS) ชุดแบตเตอรี่ลิเธียม การจัดเก็บพลังงานทดแทน และระบบไฟฟ้าทางอุตสาหกรรม

5. คุณจะมั่นใจในคุณภาพของผลิตภัณฑ์ได้อย่างไร?

Chengshi ปฏิบัติตามกระบวนการควบคุมคุณภาพที่เข้มงวด รวมถึงการทดสอบทางไฟฟ้า การตรวจสอบฉนวน และการทดสอบความทนทานเพื่อให้เป็นไปตามมาตรฐานสากล

6. กำลังการผลิตและเวลานำของคุณคืออะไร?

ด้วยกระบวนการผลิตที่ครบถ้วนและสายการผลิตที่ปรับขนาดได้ เรารับประกันอุปทานที่มั่นคงและการจัดส่งที่รวดเร็วสำหรับคำสั่งซื้อจำนวนมาก
