สายไฟชุดแบตเตอรี่-CCS

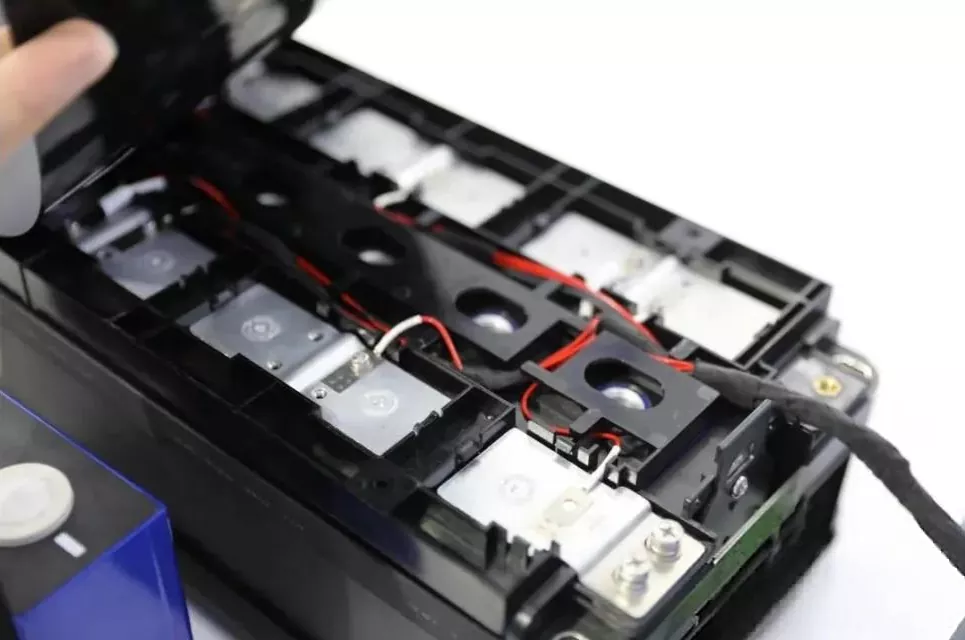

Honflex Electronics นำเสนอ Power Battery Pack Cable-CCS ซึ่งเป็นการเชื่อมต่อแบตเตอรี่และส่วนประกอบการจัดการที่รวมสายเคเบิลแบบดั้งเดิม (สายไฟ ขั้วต่อ ขั้วต่อ) เข้ากับบัสบาร์ ส่วนประกอบโครงสร้างพลาสติก เซ็นเซอร์อุณหภูมิ และองค์ประกอบอื่นๆ ไว้ในหน่วยเดียว ต่างจาก CCS ที่ใช้ FPC (วงจรพิมพ์แบบยืดหยุ่น) เรารองรับการปรับแต่ง ด้วยการออกแบบโมดูลาร์และบูรณาการ เราได้อัปเกรดชุดสายรัดการตรวจจับที่กระจัดกระจายและไม่เป็นระเบียบก่อนหน้านี้อย่างเป็นระบบ เป็นโมดูลพื้นฐานที่สำคัญสำหรับการตรวจสอบความปลอดภัยของแบตเตอรี่ การประเมินสถานะ และการเพิ่มประสิทธิภาพ

เนื่องจากการเชื่อมแกนและการเชื่อมต่อภายในโมดูลเสร็จสิ้นก่อนการประกอบขั้นสุดท้าย ด้วยการรวมจุดการประกอบหลายสิบหรือหลายร้อยจุดไว้ในส่วนประกอบโมดูลาร์ต่างๆ กระบวนการผลิตจึงง่ายขึ้น และอัตราการทำงานซ้ำเนื่องจากการเชื่อมในสถานที่หรือการประกอบที่ไม่ดีก็ลดลง

การออกแบบโครงสร้างแบบรวมของสายเคเบิลชุดแบตเตอรี่สำรอง-CCS ช่วยแก้ปัญหาการเดินสายไฟแบบเดิมๆ ที่ยุ่งเหยิง การรบกวน และการสึกหรอของท่ออื่นๆ ได้อย่างมีประสิทธิภาพ ด้วยการยึดสายไฟเข้ากับขายึดพลาสติกอย่างเรียบร้อย จะช่วยปรับปรุงการใช้พื้นที่และยังอำนวยความสะดวกในการบำรุงรักษาในภายหลังอีกด้วย นอกจากนี้ ตามกระบวนการเดินสายยานยนต์ที่เติบโตเต็มที่ ห่วงโซ่อุปทานมีความสมบูรณ์และต้นทุนวัตถุดิบมีความโปร่งใส เป็นทางเลือกที่เหมาะสำหรับผู้ผลิตที่กำลังมองหาเส้นทางการอัพเกรดที่มั่นคงแต่ไม่ต้องการเปลี่ยนไปใช้กระบวนการ FPC ใหม่

ส่วนประกอบโครงสร้างพลาสติกแบบโมดูลาร์ให้การป้องกันฉนวนแบบครบวงจรและการยึดเชิงกลสำหรับสายเคเบิลและจุดเชื่อมต่อ ปรับปรุงความต้านทานการสั่นสะเทือนและแรงกระแทกของระบบ มั่นใจในความปลอดภัยในการปฏิบัติงาน

โครงสร้างและลักษณะ:

การออกแบบแบบรวมโมดูลาร์ผสมผสานเส้นสุ่มตัวอย่างแรงดันไฟฟ้าอิสระที่กระจัดกระจายและสายเซ็นเซอร์อุณหภูมิผ่านตัวเชื่อมต่อและขั้วต่อเข้ากับชุดประกอบชุดสายไฟที่เป็นระเบียบ ซึ่งเป็นการเปลี่ยนแปลงวิธีการประกอบแบบดั้งเดิมโดยพื้นฐาน "ขั้นแรกวางเส้นที่กระจัดกระจาย จากนั้นจึงเชื่อมต่อขั้วต่อ" และสร้างหน่วยการทำงานที่ได้มาตรฐาน

2. การเชื่อมต่อระหว่างบัสบาร์และขั้วแบตเตอรี่มักจะทำได้โดยการเชื่อมด้วยเลเซอร์ การเชื่อมต่อนี้ทำได้ผ่านการย้ำ การเชื่อม หรือการรวมภายในตัวเชื่อมต่อ เพื่อให้มั่นใจถึงความเสถียรโดยรวมของโครงสร้าง และหลีกเลี่ยงการคลายตัวของสายไฟเส้นเดียว

3. อัปเกรดระบบอัตโนมัติแบบปรับเปลี่ยนได้ การเดินสายไฟแบบหลวมๆ แบบดั้งเดิมอาศัยการประกอบแบบแมนนวล ในขณะที่ Power Battery Pack Cable-CCS ถูกรวมเข้ากับโมดูล รูปร่างปกติและอินเทอร์เฟซที่ชัดเจนช่วยให้สามารถปรับให้เข้ากับกระบวนการประกอบอัตโนมัติในระดับที่สูงขึ้นได้

4. ตามความต้องการการออกแบบของลูกค้า สามารถใช้ร่วมกับ FPC หรือ PCBA (Printed Circuit Board Assembly) อื่นๆ เพื่อสร้างโซลูชันการรวมแบบไฮบริด มีรูปแบบ "ชุดสายไฟ + แผงแยก" หรือ "FPC + การขึ้นรูปสุญญากาศ/ชุดสายไฟ" ซึ่งตอบสนองความต้องการด้านต้นทุน ประสิทธิภาพ และพื้นที่ที่แตกต่างกัน

พารามิเตอร์

แอปพลิเคชัน

สำหรับโครงการที่มีความอ่อนไหวต่อต้นทุนและการเปลี่ยนกระบวนการ โดยเฉพาะชุดแบตเตอรี่ที่มีระบบจ่ายสายไฟที่ครบกำหนด การเปลี่ยนแปลงเพียงเล็กน้อยจะทำให้สามารถปรับปรุงประสิทธิภาพและความน่าเชื่อถือได้ สำหรับโมดูลแบตเตอรี่ขนาดกลางและขนาดใหญ่และระบบจัดเก็บพลังงาน เช่นเดียวกับรถยนต์เพื่อการพาณิชย์และการจัดเก็บพลังงาน Power Battery Pack Cable-CCS สามารถให้บริการเป็นส่วนหนึ่งของโซลูชัน CCS แบบคอมโพสิตประเภท "wiring + FPC" หรือ "wiring + PCBA" โดยใช้ประโยชน์จากข้อดีเฉพาะตัวในการส่งกระแสไฟฟ้าสูงหรือประเภทการเชื่อมต่อเฉพาะ

ความมุ่งมั่นของเรา

เราตระหนักดีถึงความท้าทายด้านความสมดุลที่อุตสาหกรรมแบตเตอรี่ไฟฟ้าต้องเผชิญระหว่างประสิทธิภาพ ความน่าเชื่อถือ และต้นทุน ด้วยเทคโนโลยีการเชื่อมต่อไฟฟ้าของยานยนต์ที่เติบโตเต็มที่ จึงเป็นสิ่งสำคัญ คุณค่าที่เรานำเสนอไม่เพียงแต่ในการจัดหาโมดูลคุณภาพสูงที่ตรงตามมาตรฐานกลุ่ม เช่น "ข้อกำหนดทางเทคนิคส่วนประกอบของระบบเชื่อมต่อแบตเตอรี่พลังงานใหม่ (CCS)" เท่านั้น แต่ยังรวมถึงการมีความสามารถในการบริการที่ครอบคลุมครอบคลุมการออกแบบโครงสร้าง กระบวนการเดินสาย การรวมการประกอบอัตโนมัติ และการตรวจสอบการทดสอบที่ครอบคลุม เราเป็นพันธมิตรที่เชื่อถือได้สำหรับคุณในเส้นทางการอัพเกรดการออกแบบและการผลิตชุดแบตเตอรี่ หากคุณต้องการเจาะลึกรายละเอียดทางเทคนิคของเคเบิล CCS หรือเปรียบเทียบกับเส้นทางทางเทคนิคอื่นๆ โปรดอย่าลังเลที่จะหารือเกี่ยวกับเรื่องความร่วมมือได้ตลอดเวลา คุณสามารถติดต่อรองประธาน Til Ding (โทร: +86 18750290300, อีเมล:rding@hon-flex.com) หรือผู้จัดการธุรกิจ Rick Wang (โทร:+86-15959382432, อีเมล:yhwang@hon-flex.com) หรือเยี่ยมชมเว็บไซต์สำหรับข้อมูลเพิ่มเติม
