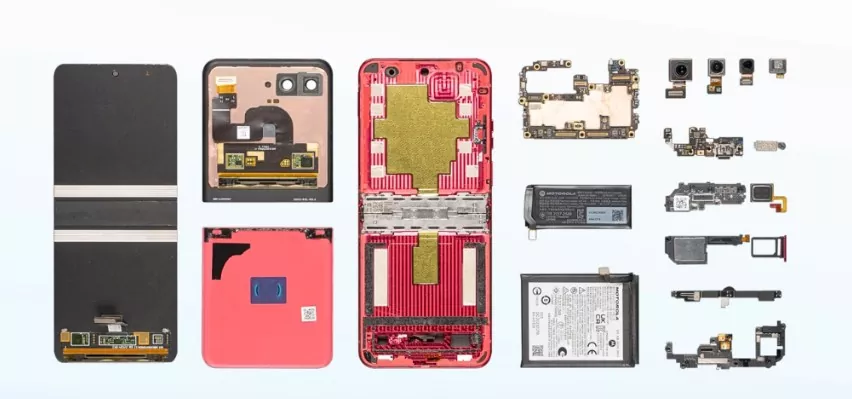

ไมโครโฟนโทรศัพท์มือถือ FPC

ไมโครโฟนโทรศัพท์มือถือ FPC เป็นวงจรพิมพ์แบบยืดหยุ่นพิเศษที่ออกแบบมาเพื่อเชื่อมต่อไมโครโฟน MEMS (Micro-Electro-Mechanical Systems) หรือส่วนประกอบ ECM (Electret Condenser Microphone) เข้ากับเมนบอร์ดในสมาร์ทโฟนสมัยใหม่ ในขณะที่สมาร์ทโฟนพัฒนาไปสู่การบูรณาการที่สูงขึ้นและโปรไฟล์ที่บางลง โดยมีไมโครโฟนหลายตัวที่ใช้สำหรับการตัดเสียงรบกวนและการบันทึกเสียงสเตอริโอ ไมโครโฟน FPC ได้กลายเป็นองค์ประกอบสำคัญที่ทำให้มั่นใจได้ถึงการส่งสัญญาณเสียงที่เชื่อถือได้ ผสมผสานการออกแบบเสียงที่แม่นยำเข้ากับเทคโนโลยีวงจรที่ยืดหยุ่นเพื่อให้สามารถจับเสียงได้ชัดเจน การตัดเสียงรบกวนแบบแอคทีฟ และการบันทึกเสียงที่ดื่มด่ำในสภาพแวดล้อมที่มีพื้นที่จำกัด

FPC ไมโครโฟนโทรศัพท์มือถือคืออะไร?

ไมโครโฟนโทรศัพท์มือถือ FPC เป็นแผงวงจรแบบยืดหยุ่นที่เชื่อมต่อไมโครโฟน MEMS เข้ากับเมนบอร์ดของสมาร์ทโฟน โดยส่งสัญญาณเสียงอะนาล็อกหรือดิจิตอลไปพร้อมกับรักษาความสมบูรณ์ของสัญญาณในพื้นที่ภายในที่คับแคบ

• เชื่อมต่อไมโครโฟนเข้ากับ PCB อย่างปลอดภัย
• ช่วยให้มั่นใจได้ถึงการส่งสัญญาณเสียงที่เสถียร
• รองรับโครงสร้างอุปกรณ์ที่บางเฉียบและกะทัดรัด
• ปรับให้เข้ากับเค้าโครงภายในที่ซับซ้อนผ่านการกำหนดเส้นทางที่ยืดหยุ่น

โครงสร้างหลักและคุณสมบัติ:

1. การออกแบบรูรับแสงอะคูสติกที่แม่นยำ: FPC มีรูทางเข้าเสียงที่ออกแบบอย่างแม่นยำซึ่งสอดคล้องกับเส้นทางเสียงของไมโครโฟน โดยทั่วไปเส้นผ่านศูนย์กลางรูรับแสงจะอยู่ในช่วงตั้งแต่ 0.3 มม. ถึง 0.6 มม. ซึ่งปรับให้เหมาะสมสำหรับการรับเสียงที่สมดุลและการป้องกันทางกลไก คุณลักษณะของรูได้รับการออกแบบให้เป็น NPTH (Non-Plated Through Hole) โดยพิจารณาอย่างรอบคอบเกี่ยวกับอะคูสติกสแต็คอัพ—เส้นผ่านศูนย์กลางช่องเปิดของแผง > เส้นผ่านศูนย์กลางช่องเปิดของชั้นซีล > เส้นผ่านศูนย์กลางช่องเปิดของ FPC—เพื่อให้แน่ใจว่าการส่งผ่านเสียงราบรื่น

2. รูปแบบที่ปรับให้เหมาะสมสำหรับไมโครโฟน MEMS:  สำหรับการใช้งานไมโครโฟนซิลิคอน (SiMic) เค้าโครง FPC รวมเอาข้อควรพิจารณาในการออกแบบที่สำคัญ รวมถึงการวางตำแหน่งทองแดงกราวด์รอบรูทางเข้าเสียง (รักษาระยะห่าง 0.2 มม. จากขอบรู) และช่องเปิดหน้ากากประสานรูปวงแหวนรอบทางเข้าเพื่อการต่อสายดินไมโครโฟนที่เหมาะสมและการกำจัดเสียงรบกวน

3. การป้องกัน EMI และความสมบูรณ์ของสัญญาณ: เนื่องจาก FPC สามารถทำหน้าที่เป็นเสาอากาศที่แผ่สัญญาณรบกวนจากวงจรเบสแบนด์ได้ FPC ไมโครโฟนของเราจึงรวมเทคนิคการป้องกันขั้นสูงไว้ด้วย การออกแบบคำนึงถึงการแยกภาคพื้นดินแบบอะนาล็อกและดิจิทัลเพื่อเพิ่มความเสถียรของระบบและป้องกันการรบกวน RF ที่อาจทำให้คุณภาพเสียงลดลง

4. การเสริมความแข็งด้วยสเตนเลสสตีล:  โดยทั่วไปแล้ว ความแข็งของสเตนเลสสตีลจะได้รับการออกแบบที่ด้านหลังของพื้นที่ติดตั้งไมโครโฟน โดยมีฟังก์ชัน 2 ประการ ได้แก่ การรองรับกลไกสำหรับส่วนประกอบไมโครโฟน และการกระจายความร้อนที่มีประสิทธิภาพสำหรับเซ็นเซอร์ MEMS และชิป ASIC

5. ช่องเสียงอะคูสติกอิสระ:  ไมโครโฟนแต่ละตัวในอาเรย์ได้รับการออกแบบให้มีรูทางเข้าเสียงที่เป็นอิสระอย่างสมบูรณ์ เพื่อหลีกเลี่ยงผลกระทบจากการมาสก์ ทำให้มั่นใจได้ว่าคลื่นเสียงโดยตรงจะไปถึงไมโครโฟนแต่ละตัวเท่ากันเพื่อประสิทธิภาพการสร้างบีมฟอร์มมิ่งและการตัดเสียงรบกวนที่เหมาะสมที่สุด

ฟังก์ชั่นหลัก

• การส่งสัญญาณเสียง:ช่วยให้จับเสียงได้ชัดเจนและมั่นคง
• รองรับการลดเสียงรบกวน:ลดการรบกวนของสัญญาณเพื่อคุณภาพการโทรที่ดีขึ้น
• การเพิ่มประสิทธิภาพพื้นที่:ช่วยให้สามารถออกแบบภายในสมาร์ทโฟนขนาดกะทัดรัดได้
• บูรณาการที่ยืดหยุ่น:เหมาะกับรูปแบบที่ซับซ้อนในอุปกรณ์เคลื่อนที่สมัยใหม่

ข้อได้เปรียบด้านประสิทธิภาพที่สำคัญ:

1. ความสมบูรณ์ของสัญญาณเสียงที่เหนือกว่า: ด้วยการควบคุมอิมพีแดนซ์ที่แม่นยำและความยาวเส้นทางสัญญาณที่ลดลง FPC ของไมโครโฟนของเราจึงรับประกันการส่งสัญญาณเสียงที่สะอาดและมีเสียงรบกวนต่ำจากไมโครโฟนไปยังตัวประมวลผลแอปพลิเคชัน โดยรักษาความชัดเจนของเสียงและความเที่ยงตรงในการบันทึก

2.  การป้องกันเสียงรบกวนที่ดีขึ้น: ด้วยการออกแบบระนาบกราวด์อย่างระมัดระวังและฟิล์มป้องกัน EMI ที่เป็นอุปกรณ์เสริม FPC ของเราจะแยกสัญญาณไมโครโฟนจากการรบกวนที่เกิดจากวงจร RF ไดรเวอร์จอแสดงผล และ IC การจัดการพลังงานได้อย่างมีประสิทธิภาพ โดยกำจัดเสียงรบกวนในการโทรและการบันทึกเสียง

3.  รองรับไมโครโฟนหลายตัว:  ออกแบบมาเพื่อรองรับการกำหนดค่าไมโครโฟน 2-4 ตัวที่ใช้กันทั่วไปในสมาร์ทโฟนสมัยใหม่ FPC ของเราเปิดใช้งานการวางตำแหน่งไมโครโฟนหลักสำหรับการรับเสียง ไมโครโฟนรองสำหรับการตัดเสียงรบกวนรอบข้าง และไมโครโฟนเพิ่มเติมสำหรับการบันทึกวิดีโอสเตอริโอและการจับเสียงแบบกำหนดทิศทาง

4. ความบางและความยืดหยุ่นสูง:  สามารถควบคุมความหนาของส่วนที่ยืดหยุ่นได้ภายใน 0.1 มม. ทำให้ FPC สามารถกำหนดเส้นทางผ่านพื้นที่แคบและพับเป็นระดับเสียงขนาดกะทัดรัด ช่วยให้จัดวางไมโครโฟนในตำแหน่งเสียงที่เหมาะสมที่สุด โดยไม่คำนึงถึงข้อจำกัดทางกลไก

5. ความน่าเชื่อถือและความทนทานสูง:  กระบวนการผลิตของเราช่วยให้มั่นใจได้ว่ารูทางเข้าเสียงที่สะอาด ปราศจากเสี้ยน ไม่มีการปนเปื้อนด้วยกาว ซึ่งอาจปิดกั้นเส้นทางเสียงและทำให้ไมโครโฟนไม่ทำงาน FPC ทนทานต่อความเครียดทางกลในการใช้งานในแต่ละวัน และรักษาประสิทธิภาพทางไฟฟ้าตลอดอายุการใช้งานของอุปกรณ์

พารามิเตอร์ทางเทคนิคที่สำคัญ:

1.  พารามิเตอร์โครงสร้าง:

  - จำนวนชั้น: 1-2 ชั้น (ด้านเดียวหรือสองด้าน)

  - ความหนาของ FPC: 0.08 มม. - 0.12 มม. (พื้นที่ดิ้น); 0.2 มม. - 0.3 มม. (พร้อมตัวทำให้แข็ง)

  - รัศมีการดัดขั้นต่ำ: <0.5 มม

  - เส้นผ่านศูนย์กลางรูทางเข้าเสียง: 0.3 มม. - 0.6 มม. (ปรับให้เหมาะสมสำหรับประสิทธิภาพเสียง)

  - วัสดุทำให้แข็ง: สแตนเลส (โดยทั่วไปมีความหนา 0.15 มม. - 0.2 มม.)

2.  พารามิเตอร์การออกแบบอะคูสติก:

  - การออกแบบรูรับแสง: NPTH พร้อมการควบคุมความคลาดเคลื่อน

  - ระยะห่างจากพื้น: ขั้นต่ำ 0.2 มม. จากขอบรูเสียง

  - การเปิดหน้ากากประสาน: การเปิดแบบวงแหวนรอบช่องรับไมโครโฟนสำหรับการต่อสายดิน

  - การจัดตำแหน่งไมโครโฟนกับรู: ความแม่นยำ ±0.05 มม

3.  ประสิทธิภาพทางไฟฟ้า:

  - ความกว้างของเส้น/ช่องว่าง: 50μm - 75μm

  - การควบคุมความต้านทาน: ตัวเลือกสำหรับอินเทอร์เฟซไมโครโฟนดิจิตอลความเร็วสูง

  - ความจุปัจจุบัน: เข้ากันได้กับข้อกำหนดไมโครโฟน MEMS (<150μA ต่อไมโครโฟน)

4.  วัสดุและความน่าเชื่อถือ:

  - วัสดุฐาน: โพลีอิไมด์ (PI) หรือ LCP ประสิทธิภาพสูงเพื่อเพิ่มความยืดหยุ่น

  - อุณหภูมิในการทำงาน: -30°C ถึง +85°C

  - การทดสอบความน่าเชื่อถือ: การช็อกด้วยความร้อน, ความทนทานต่อการโค้งงอ, ความเข้ากันได้ของการเชื่อมแบบบัดกรี (รองรับการรีโฟลว์แบบไร้สารตะกั่วสูงถึง 260°C สำหรับไมโครโฟน MEMS)

สถานการณ์การใช้งาน

ผลิตภัณฑ์นี้ทำหน้าที่เป็นโซลูชันการเชื่อมต่อโครงข่ายที่จำเป็นสำหรับระบบเสียงของสมาร์ทโฟน โดยรองรับ:

-  ไมโครโฟนสำหรับการโทรด้วยเสียงหลัก:  ตั้งอยู่ที่ด้านล่างของโทรศัพท์เพื่อรับเสียงที่ชัดเจนระหว่างการโทร

-  ไมโครโฟนตัดเสียงรบกวนรอง:  โดยทั่วไปจะอยู่ที่ด้านบนหรือด้านหลังของโทรศัพท์เพื่อจับเสียงรบกวนรอบข้างสำหรับอัลกอริธึมการตัดเสียงรบกวนที่ใช้งานอยู่

-  อาร์เรย์การบันทึกเสียงสเตอริโอ:  ไมโครโฟนหลายตัววางอย่างมีกลยุทธ์สำหรับการบันทึกวิดีโอพร้อมการจับเสียงเชิงพื้นที่

-  แอปพลิเคชันโทรศัพท์แบบพับได้:  การออกแบบที่ยืดหยุ่นรองรับการโค้งงอบริเวณบานพับ ในขณะที่ยังคงการเชื่อมต่อไมโครโฟนที่เชื่อถือได้

ข้อเสนอคุณค่าของเรา

เราเชี่ยวชาญในการจัดหาโซลูชัน FPC ชั้นนำของอุตสาหกรรมสำหรับแอปพลิเคชันไมโครโฟนของสมาร์ทโฟน เราไม่เพียงนำเสนอผลิตภัณฑ์ที่มีความน่าเชื่อถือสูงที่ได้มาตรฐานเท่านั้น แต่ยังมีความสามารถที่แข็งแกร่งในการออกแบบการทำงานร่วมกัน การเพิ่มประสิทธิภาพการจำลอง และการพัฒนาแบบกำหนดเอง ด้วยความเชี่ยวชาญเชิงลึกในการประมวลผลวงจรที่แม่นยำ การออกแบบรูรับแสง วัสดุศาสตร์ และการวิเคราะห์ความสมบูรณ์ของสัญญาณ เราทำงานร่วมกันอย่างใกล้ชิดกับลูกค้าเพื่อให้การสนับสนุนแบบเต็มกระบวนการ ตั้งแต่การออกแบบแนวคิดไปจนถึงการผลิตจำนวนมาก ซึ่งปรับให้เหมาะกับเป้าหมายทางเสียงเฉพาะ ข้อจำกัดทางกล และข้อกำหนดด้านประสิทธิภาพ เรามุ่งมั่นที่จะใช้ประโยชน์จากวิศวกรรมที่เป็นนวัตกรรมเพื่อช่วยให้ลูกค้าก้าวข้ามขีดจำกัดของประสิทธิภาพเสียงบนมือถือ การโทรด้วยเสียงที่ชัดเจนยิ่งขึ้น การตัดเสียงรบกวนที่มีประสิทธิภาพมากขึ้น และประสบการณ์การบันทึกที่ดื่มด่ำ เราคือพันธมิตรส่วนประกอบหลักที่เชื่อถือได้ของคุณ

เหตุใดจึงเลือก Honflex เป็นซัพพลายเออร์ FPC ของคุณ

• เป็นผู้นำโรงงาน FPC ของจีนด้วยความสามารถในการวิจัยและพัฒนาที่แข็งแกร่ง
• ระบบการผลิตที่ได้รับการรับรองมาตรฐาน ISO ทำให้มั่นใจในคุณภาพที่สม่ำเสมอ
• ความร่วมมืออย่างลึกซึ้งกับแบรนด์อิเล็กทรอนิกส์ระดับโลก
• การตอบสนองที่รวดเร็วและการสนับสนุนด้านเทคนิคสำหรับโครงการที่กำหนดเอง

คำถามที่พบบ่อย

1. FPC ไมโครโฟนโทรศัพท์มือถือทำหน้าที่อะไร

เชื่อมต่อโมดูลไมโครโฟนเข้ากับเมนบอร์ดและส่งสัญญาณเสียงที่มีความเสถียรสูงและการรบกวนต่ำ

2. Honflex สามารถปรับแต่งการออกแบบไมโครโฟน FPC ได้หรือไม่

ใช่ ในฐานะผู้ผลิตมืออาชีพในจีน Honflex นำเสนอโซลูชัน FPC ที่ปรับแต่งได้อย่างสมบูรณ์ตามโครงสร้างอุปกรณ์และข้อกำหนดของคุณ

3. FPC ใช้วัสดุอะไรบ้าง?

ใช้วัสดุโพลีอิไมด์คุณภาพสูงเพื่อความยืดหยุ่น ความทนทาน และทนความร้อน

4. มีการป้องกัน EMI หรือไม่?

ได้ สามารถเพิ่มการป้องกัน EMI ซึ่งเป็นอุปกรณ์เสริมเพื่อปรับปรุงความต้านทานเสียงรบกวนและคุณภาพเสียง

5. อุตสาหกรรมใดบ้างที่ใช้ผลิตภัณฑ์นี้?

ส่วนใหญ่เป็นเครื่องใช้ไฟฟ้า เช่น สมาร์ทโฟน แต่ยังรวมถึงอุปกรณ์สวมใส่และฮาร์ดแวร์อัจฉริยะด้วย

6. ความหนาขั้นต่ำคือเท่าไร?

พื้นที่ยืดหยุ่นสามารถบางเพียง 0.08 มม. รองรับการออกแบบอุปกรณ์ที่บางเฉียบ

7. Honflex รองรับการผลิตจำนวนมากหรือไม่

ใช่ ด้วยสายการผลิตขั้นสูง Honflex รองรับการผลิตขนาดใหญ่และมีคุณภาพคงที่

8. ผลิตภัณฑ์นี้ปรับปรุงประสิทธิภาพของโทรศัพท์อย่างไร?

ช่วยเพิ่มความชัดเจนของเสียง ลดการรบกวน และช่วยให้เค้าโครงภายในมีขนาดกะทัดรัดยิ่งขึ้น

หากคุณกำลังมองหาผู้ผลิต FPC ไมโครโฟนโทรศัพท์มือถือที่เชื่อถือได้ในประเทศจีน Honflex คือพันธมิตรที่เชื่อถือได้ของคุณสำหรับโซลูชันคุณภาพสูงและปรับแต่งได้
