อะแดปเตอร์พื้นที่บานพับหน้าจอแบบพับได้ PCB แบบแข็ง

อะแดปเตอร์พื้นที่บานพับหน้าจอแบบพับได้ PCB แบบแข็งเป็นตัวพาการเชื่อมต่อที่สำคัญ ช่วยให้สามารถบูรณาการในระดับสูง ความน่าเชื่อถือสูง และพับได้ในโมดูลจอแสดงผลของสมาร์ทโฟนสมัยใหม่ ด้วยการใช้โครงสร้างคอมโพสิตที่พื้นที่แข็งยึดส่วนประกอบไว้ และพื้นที่ยืดหยุ่นผ่านการโค้งงอแบบไดนามิก ช่วยให้มั่นใจได้ถึงความเสถียรของวงจร ความสมบูรณ์ของสัญญาณ และความทนทานเชิงกลภายในพื้นที่จำกัด เป็นตัวขับเคลื่อนเทคโนโลยีหลักสำหรับอุปกรณ์ที่บางและเบากว่า

โครงสร้างหลักและคุณสมบัติ:

การกำหนดเส้นทาง 3 มิติ: ส่วนที่ยืดหยุ่นสามารถพับหรืองอได้เหมือนกระดาษ โดยใช้พื้นที่แนวตั้งภายในโทรศัพท์อย่างเต็มที่เพื่อพับส่วนประกอบต่างๆ เช่น ไดรเวอร์ IC ไปที่ด้านหลังของหน้าจอ ซึ่งช่วยให้มีขอบจอที่แคบเป็นพิเศษหรือแม้แต่การออกแบบเต็มหน้าจอแบบไร้ขอบได้ ช่วยให้การออกแบบสมาร์ทโฟนบางเฉียบสะดวกขึ้น

บอร์ดแบบยืดหยุ่นที่ใช้ในโมดูลจอแสดงผลเป็นองค์ประกอบสำคัญในการเชื่อมต่อ IC ไดรเวอร์จอแสดงผลเข้ากับเมนบอร์ด เป็นการผสมผสานความสามารถในการโค้งงอของวงจรที่ยืดหยุ่นเข้ากับความเสถียรของบอร์ดที่มีความแข็งแกร่ง ก่อให้เกิดรากฐานสำหรับการบรรลุอัตราส่วนหน้าจอต่อตัวเครื่องที่สูง และการออกแบบที่บางและน้ำหนักเบา

ข้อได้เปรียบด้านประสิทธิภาพที่สำคัญ:

1. การลดความหนา: ขจัดความหนาของตัวเชื่อมต่อและชั้นเคลือบที่ซ้ำซ้อนของบอร์ดแบบแข็ง ส่งผลให้โครงสร้างโดยรวมบางลงเมื่อเทียบกับโซลูชันแบบแยก

2. ความสมบูรณ์ของสัญญาณที่เหนือกว่า: ใช้เทคนิคการเดินสายที่มีความหนาแน่นสูง (เช่น การกำหนดเส้นทางคู่ที่แตกต่างกัน) และวัสดุที่สูญเสียอิเล็กทริกต่ำเพื่อส่งสตรีมข้อมูลภาพความเร็วสูงอย่างเสถียร (รองรับวิดีโอ 4K/8K) ลดการลดทอนสัญญาณและการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ว่าการส่งข้อมูลภาพพิกเซลสูงมีความหน่วงต่ำและสูญเสียข้อมูล

3. ภูมิคุ้มกันการรบกวน: เมื่อเปรียบเทียบกับสายเคเบิลแบบยืดหยุ่นยาว บอร์ดแบบแข็งจะลดเส้นทางสัญญาณให้สั้นลง และสามารถแยกการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพผ่านการเททองแดงหรือฟิล์มป้องกัน

4. ความสมบูรณ์ของโครงสร้าง: การเชื่อมต่อระหว่างส่วนที่แข็งและส่วนที่ยืดหยุ่นนั้นเกิดขึ้นจากการสะสมและการชุบทางเคมีภายใน แทนที่จะเป็นข้อต่อแบบบัดกรี ทำให้ความต้านทานการโค้งงอที่จุดเชื่อมต่อเหนือกว่าโซลูชัน "ตัวเชื่อมต่อ FPC +" หรือ "FPC ที่บัดกรีกับบอร์ดแบบแข็ง" แบบดั้งเดิมมาก

5. ความต้านทานแรงกระแทกสูง: โครงสร้างแบบรวมช่วยลดความเสี่ยงของความล้มเหลวของข้อต่อประสาน ทำให้มั่นใจได้ว่าการส่งสัญญาณมีความเสถียรแม้ในระหว่างการหยดหรือการสั่นสะเทือน

6. รองรับการดัดงอแบบไดนามิก: ในโทรศัพท์แบบพับได้ สามารถทนต่อการโค้งงอซ้ำได้มากกว่า 400,000 ครั้ง ในขณะที่ยังคงประสิทธิภาพทางไฟฟ้าไว้

พารามิเตอร์ทางเทคนิคที่สำคัญ:

1. พารามิเตอร์โครงสร้าง:

จำนวนชั้นและโครงสร้าง: โดยปกติแล้ว 4-6 ชั้น โดยใช้โครงสร้างแบบ "rigid-flex"

ความหนา: พื้นที่ยืดหยุ่นโดยทั่วไป 0.1-0.2 มม. เพื่อความบางมาก ความหนาของพื้นที่แข็งซึ่งออกแบบตามข้อกำหนดการติดตั้งและการกำหนดเส้นทางส่วนประกอบ

รัศมีการดัดขั้นต่ำ: สามารถน้อยกว่า 0.5 มม. เหมาะสำหรับพื้นที่ดัดงอที่แคบ

2. ประสิทธิภาพทางไฟฟ้า:

ความกว้างของเส้น/ช่องว่าง:สูงถึง 40μm - 50μm ตอบสนองความต้องการในการส่งสัญญาณที่มีความหนาแน่นสูง

การควบคุมอิมพีแดนซ์: การควบคุมอิมพีแดนซ์ที่เข้มงวด (เช่น 100Ω ±10%) สำหรับสัญญาณดิฟเฟอเรนเชียลความเร็วสูง (เช่น MIPI DSI)

แบนด์วิดธ์การส่งข้อมูล: รองรับการส่งข้อมูลความเร็วสูงหลาย Gbps ต่อช่องสัญญาณ ตอบสนองความต้องการในการแสดงผลที่มีความละเอียดสูงและอัตราเฟรมสูง

3. วัสดุและความน่าเชื่อถือ:

วัสดุพิมพ์: ส่วนที่ยืดหยุ่นสามารถใช้โพลีอิไมด์ (PI) หรือโพลีเมอร์ผลึกเหลว (LCP) ประสิทธิภาพสูงกว่าได้ โดยส่วนหลังมีข้อได้เปรียบในด้านความบางเป็นพิเศษ การสูญเสียต่ำ และความทนทานในการโค้งงอ

ความทนทานต่อการดัดงอ: ความต้องการอายุการใช้งานการดัดงอแบบไดนามิก >400,000 รอบ

อุณหภูมิในการทำงาน: -30°C ถึง +85°C ตอบสนองข้อกำหนดด้านสภาพแวดล้อมการใช้งานที่เข้มงวดของอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

สถานการณ์การใช้งาน

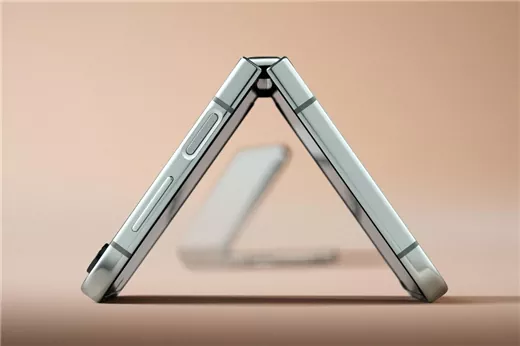

อะแดปเตอร์บริเวณบานพับหน้าจอแบบพับได้ PCB แบบยืดหยุ่นเป็นโซลูชันการเชื่อมต่อหลักและการสนับสนุนสำหรับระบบแสดงผลสมาร์ทโฟนสมัยใหม่ โดยส่วนใหญ่จะให้บริการหน้าจอโทรศัพท์แบบพับได้ระดับไฮเอนด์เป็นหลัก ความต้านทานที่ดีเยี่ยมต่อการโค้งงอซ้ำๆ ทำให้เป็นตัวเลือกที่เหมาะสำหรับการเชื่อมต่อจอแสดงผลแบบพับได้ที่เคลื่อนที่ผ่านบริเวณบานพับ

ข้อเสนอคุณค่าของเรา

เราเชี่ยวชาญในการจัดหาโซลูชันบอร์ดแบบยืดหยุ่นระดับชั้นนำของอุตสาหกรรมสำหรับการเชื่อมต่อจอแสดงผลในภาคส่วนโทรศัพท์มือถือ เราไม่เพียงนำเสนอผลิตภัณฑ์ที่มีความน่าเชื่อถือสูงที่ได้มาตรฐานเท่านั้น แต่ยังมีความสามารถที่แข็งแกร่งในการออกแบบการทำงานร่วมกัน การเพิ่มประสิทธิภาพการจำลอง และการพัฒนาแบบกำหนดเอง ด้วยความเชี่ยวชาญเชิงลึกในการประมวลผลวงจรที่มีความแม่นยำ วัสดุศาสตร์ การจำลองความร้อน และการวิเคราะห์ความสมบูรณ์ของสัญญาณ เราทำงานร่วมกันอย่างใกล้ชิดกับลูกค้าเพื่อให้การสนับสนุนแบบเต็มกระบวนการ ตั้งแต่การออกแบบแนวคิดไปจนถึงการผลิตจำนวนมาก ซึ่งปรับให้เหมาะกับการออกแบบ ID เฉพาะ สถาปัตยกรรมการซ้อน และเป้าหมายประสิทธิภาพการแสดงผล เรามุ่งมั่นที่จะใช้ประโยชน์จากวิศวกรรมที่เป็นนวัตกรรมเพื่อช่วยให้ลูกค้าก้าวข้ามขอบเขตของพื้นที่และประสิทธิภาพในระบบการแสดงผลของสมาร์ทโฟน สร้างประสบการณ์การรับชมที่ชัดเจนและมีเสถียรภาพมากขึ้น ทำให้คุณเป็นพันธมิตรส่วนประกอบหลักที่เชื่อถือได้
