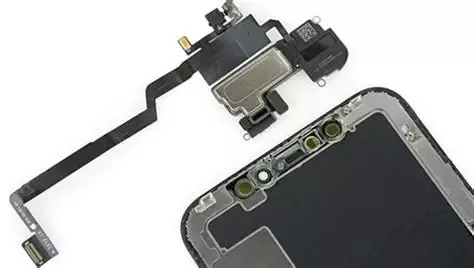

อะแดปเตอร์กล้องโทรศัพท์มือถือ PCB แบบแข็ง

อะแดปเตอร์กล้องโทรศัพท์มือถือ PCB แบบแข็งจาก Honflex Electronics เป็นแผงวงจรประสิทธิภาพสูงที่รวมชั้นที่แข็งและยืดหยุ่นเพื่อเชื่อมต่อโมดูลกล้องของสมาร์ทโฟนกับเมนบอร์ด การออกแบบที่บางเฉียบทำให้มั่นใจได้ถึงความเสถียรทางกล ความสมบูรณ์ของสัญญาณที่ยอดเยี่ยม และการกระจายความร้อนที่มีประสิทธิภาพ

จุดขายที่สำคัญ

เซ็นเซอร์รับภาพและขายึดเลนส์ในตัว

ลดความสูงของโมดูลกล้องสำหรับโทรศัพท์ที่บางกว่า

ปรับปรุงคุณภาพและความน่าเชื่อถือของภาพ

การใช้งาน

ใช้ในกล้องสมาร์ทโฟน โดยเฉพาะโมดูลความละเอียดสูงที่ต้องการการเชื่อมต่อโครงข่ายที่มีขนาดกะทัดรัด เสถียร และมีสัญญาณสูง ติดต่อ Honflex เพื่อจัดหา PCB อะแดปเตอร์ระดับพรีเมียมสำหรับอุปกรณ์เคลื่อนที่ของคุณ

ข้อมูลจำเพาะทางเทคนิค:

โครงสร้างหลัก

1. อะแดปเตอร์กล้องโทรศัพท์มือถือ Rigid-Flex PCB เชื่อมต่อบอร์ดแข็งของเลนส์, บอร์ดแข็งของตัวเชื่อมต่อ, โมดูลเลนส์ / เซ็นเซอร์และกระดานหลัก วงจรยืดหยุ่นส่วนกลางสามารถโค้งงอและต่อสายสามมิติตามพื้นที่ภายในของโทรศัพท์มือถือ พื้นที่แข็งสามารถออกแบบให้เป็นร่องที่แม่นยำหรือรูปร่างที่กำหนดเอง และฝังลงในเซนเซอร์ภาพโดยตรง

2. การเดินสายไฟของชิ้นส่วนที่ยืดหยุ่นมักจะใช้รูปแบบหยักหรือรูปทรง "8" โครงเสริมแรงตั้งอยู่ใต้จุดโค้งงอหลักเพื่อกระจายแรงเค้น เครื่องหมายการจัดตำแหน่งที่มีความแม่นยำสูงในตัวช่วยให้มั่นใจในความแม่นยำในการประกอบด้วยเซ็นเซอร์และมอเตอร์คอยล์เสียง (VCM) และส่วนประกอบอื่นๆ

3. ที่ด้านหลังของพื้นที่แข็งซึ่งสอดคล้องกับเซนเซอร์ภาพ เราจะติดตั้งแผ่นโลหะที่มีความเรียบสูงเพื่อเพิ่มความเรียบของโครงเสริมแรง ซึ่งจะช่วยปรับปรุงคุณภาพของภาพและทำให้เซนเซอร์กระจายความร้อนได้อย่างรวดเร็ว

คำถามที่พบบ่อย

คำถามที่ 1: จะแก้ไขปัญหาพื้นที่ภายในที่จำกัดในโทรศัพท์มือถือและการจัดวางโมดูลกล้องหลายตัวได้อย่างไร

ตอบ: ด้วยการปรับพื้นที่ให้เหมาะสม ส่วนที่ยืดหยุ่นพร้อมการโค้งงออย่างอิสระจะรองรับการเดินสายสามมิติสามมิติ ปรับให้เข้ากับพื้นที่ขนาดกะทัดรัดหรือผิดปกติภายในโทรศัพท์ ในรูปแบบที่ซับซ้อนใกล้กับโมดูลกล้องหลายตัวหรือบานพับหน้าจอแบบพับได้ ความสูงของแกน Z ได้รับการออกแบบ

คำถามที่ 2: จะมั่นใจในคุณภาพของสัญญาณได้อย่างไรเมื่อเผชิญกับการส่งข้อมูลภาพความเร็วสูง เช่น 4K/8K

ตอบ: ด้วยการใช้เทคโนโลยีการเดินสายที่มีความหนาแน่นสูง (เช่น การเดินสายแบบดิฟเฟอเรนเชียลคู่) รวมกับวัสดุที่มีการสูญเสียอิเล็กทริกต่ำ อะแดปเตอร์กล้องโทรศัพท์มือถือ Rigid-Flex PCB จึงสามารถส่งกระแสข้อมูลความเร็วสูง ระงับการลดทอนสัญญาณและการรบกวนทางแม่เหล็กไฟฟ้า (EMI)

คำถามที่ 3: ลักษณะทางกายภาพของแผงวงจรจะส่งผลต่อคุณภาพของภาพขั้นสุดท้ายหรือไม่

ตอบ: แผงวงจรมีแพลตฟอร์มการติดตั้งที่มั่นคงและแบนสำหรับเซ็นเซอร์ภาพ และมีฟังก์ชันกระจายความร้อนเสริม โดยจะช่วยลดสัญญาณรบกวนของภาพ การเบลอของโฟกัส และปัญหาการถ่ายภาพอื่นๆ ที่เกิดจากการเสียรูปของความร้อนของวัสดุพิมพ์หรือความร้อนสูงเกินไป ซึ่งส่งผลกระทบบางอย่างและช่วยปรับปรุงคุณภาพของภาพและความเสถียรของระบบ

คำถามที่ 4: เหมาะสำหรับการผลิตอัตโนมัติขนาดใหญ่หรือไม่ และช่วยเพิ่มประสิทธิภาพในการผลิตอย่างไรบ้าง

ตอบ: รองรับการประกอบแบบโมดูลาร์อย่างรวดเร็วซึ่งเป็นส่วนประกอบย่อยที่มีการบูรณาการสูง ช่วยลดความยุ่งยากในการจัดการห่วงโซ่อุปทานของโมดูลกล้องและปรับกระบวนการประกอบโดยรวมให้เหมาะสม

ในฐานะพันธมิตรชั้นนำในด้านการถ่ายภาพบนมือถือ เราไม่เพียงแต่ผลิต PCB แบบแข็งสำหรับอะแดปเตอร์กล้องสำหรับโทรศัพท์มือถือเท่านั้น แต่ความสามารถในการแข่งขันหลักของเราเกิดจากการสั่งสมอย่างลึกซึ้งในการผลิตวงจรที่มีความแม่นยำ วัสดุศาสตร์ขั้นสูง การจำลองความร้อน และการวิเคราะห์ความสมบูรณ์ของสัญญาณ (SI)

ตั้งแต่การออกแบบแนวความคิดไปจนถึงการส่งมอบการผลิตจำนวนมาก ทีมงานด้านเทคนิคของเรามีส่วนร่วมตลอดกระบวนการทั้งหมดของการออกแบบ ID และการเพิ่มประสิทธิภาพสถาปัตยกรรมสแต็กของคุณ เพื่อให้มั่นใจว่าโซลูชันที่ออกแบบตามความต้องการของลูกค้าสามารถตอบสนองความต้องการของลูกค้าได้ ด้วยเทคนิคทางวิศวกรรมด้านการวิจัยและพัฒนาที่เป็นนวัตกรรมอย่างต่อเนื่อง เราช่วยให้ลูกค้าก้าวข้ามข้อจำกัดเชิงพื้นที่ของระบบการถ่ายภาพบนมือถือ และสร้างประสบการณ์ผู้ใช้การถ่ายภาพที่ชัดเจนและมีเสถียรภาพมากขึ้น
